3段CRはしご形位相形発振回路の発振周波数について

3段CRはしご形位相形発振回路の発振周波数は以下の式で与えられます:

f=\frac{1}{2\pi\sqrt{6}CR}

この式がどのように導出されるのか、大学時代の課題以来、改めて計算してみました。

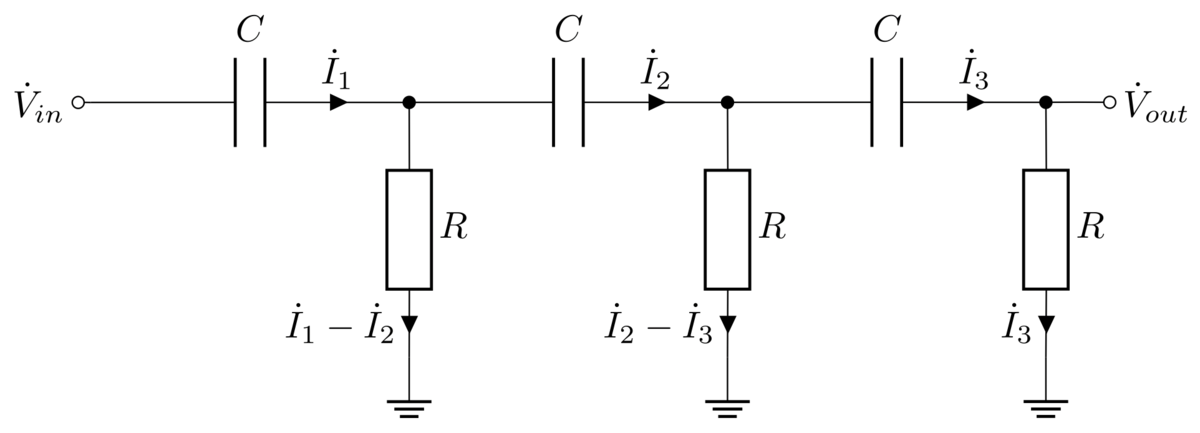

回路図

1. キルヒホッフの法則

Z = \frac{1}{j\omega C} とおくと、各ノードでキルヒホッフの電圧則より:


\left\{
\begin{array}{rcrcrcl}
(R+Z)\dot{I}_1 &-& R\dot{I}_2 & & &=& \dot{V}_{in} \\
-R\dot{I}_1 &+& (2R + Z)\dot{I}_2 &-& R\dot{I}_3 &=& 0 \\
 & & -R\dot{I}_2 &+& (2R + Z)\dot{I}_3 &=& 0
\end{array}
\right.

2. クラメルの公式

クラメルの公式を使って、\dot{I}_3を求めます。


\begin{pmatrix}
R+Z & -R & 0 \\
-R & 2R+Z & -R \\
0 & -R & 2R+Z
\end{pmatrix}
\begin{pmatrix}
\dot{I}_1 \\
\dot{I}_2 \\
\dot{I}_3
\end{pmatrix}
=
\begin{pmatrix}
\dot{V}_{in} \\
0 \\
0
\end{pmatrix}

より、


A = \begin{pmatrix}
R+Z & -R & 0 \\
-R & 2R+Z & -R \\
0 & -R & 2R+Z
\end{pmatrix},\quad
A_3 = \begin{pmatrix}
R+Z & -R & \dot{V}_{in} \\
-R & 2R+Z & 0 \\
0 & -R & 0
\end{pmatrix}

とすると、


\begin{array}{rcl}
\det A &=& (R+Z)(2R+Z)^2 - R^2(2R+Z)-R^2(R+Z) \\
  &=& Z^3 + 5RZ^2+6R^2Z + R^3\\
\det A_3 &=& R^2\dot{V}_{in}
\end{array}

以上より、

\dot{I}_3 = \frac{R^2\dot{V}_{in}}{Z^3 + 5RZ^2+6R^2Z + R^3}

となる。

3. 伝達関数の導出


\begin{array}{rcl}
\dfrac{\dot{V}_{out}}{\dot{V}_{in}} &=& \dfrac{R^3}{Z^3 + 5RZ^2+6R^2Z + R^3} \\
 &=& \dfrac{1}{1-\dfrac{5}{(\omega CR)^2}+j\left(\dfrac{1}{(\omega CR)^3} - \dfrac{6}{\omega CR}\right)}
\end{array}

4. 発振周波数の決定

発振するためには、虚数部=0の条件から、


\frac{1}{(\omega CR)^3} = \frac{6}{\omega CR}

より、

f=\frac{1}{2\pi\sqrt{6}CR}

となる。めでたし、めでたし。

ちなみに、虚数部が0のとき、

\frac{\dot{V}_{out}}{\dot{V}_{in}}=-\frac{1}{29}

となり、発振を維持するためには増幅度が29以上必要なことがわかりますね。
